| 序號 | 參數項 | 參數說明 |
|---|---|---|
| 1 | 測量原理 | 四線電阻測量原理 |
| 2 | 測量范圍 | 1mΩ~3Ω |
| 3 | 分辨率 | 0.1mΩ |
| 4 | 準確度 | ±（0.5% 讀數 ±3 位） |
| 5 | zui大工頻感應（干擾）電壓抑制（有效值） | 300V |
| 6 | zui大接地電流抑制能力（RMS） | 50A |
| 7 | 測量時間 | 約 15 秒每次 |
| 8 | 高阻狀態測量評估 | >3Ω |
| 序號 | 功能項 | 功能說明 |
|---|---|---|

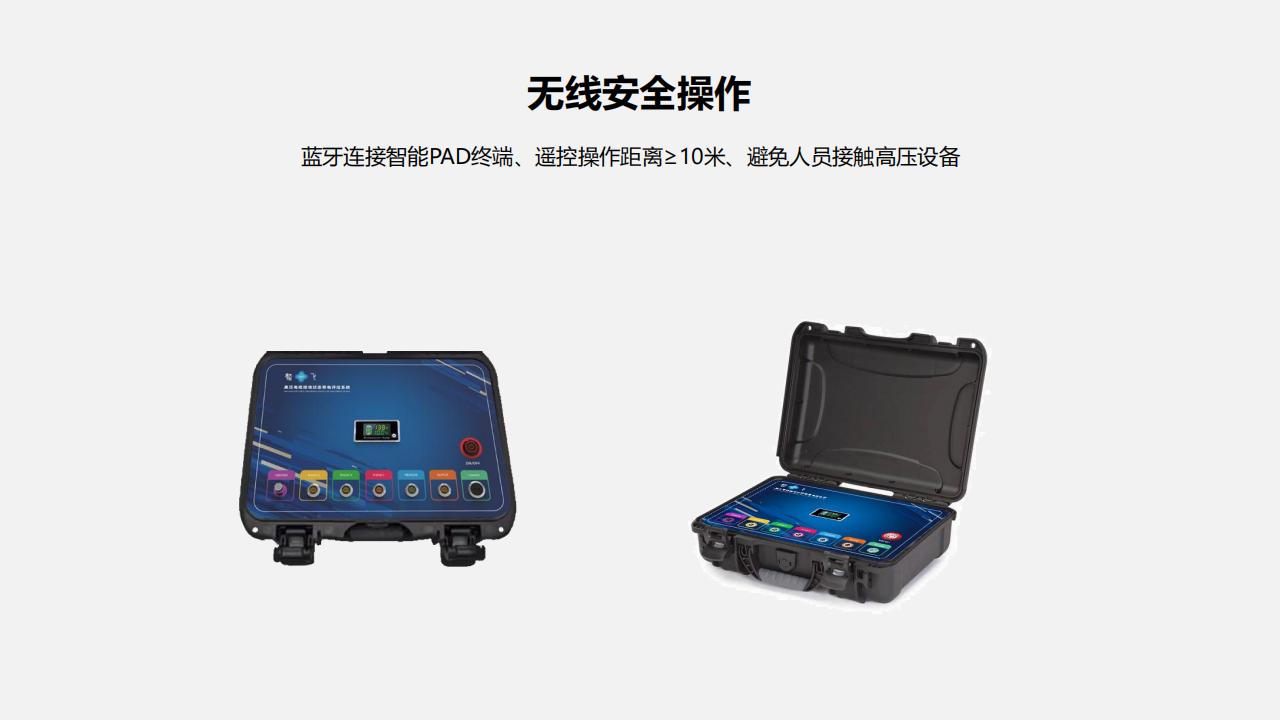

| 1 | 無線連接 | 手持智能終端與儀器首次無線連接成功后，連接信息列表中有儀器信息記錄。關閉儀器重啟后，APP 能自動連接儀器，無需再次配置無線連接。 |
| 2 | 無線操作功能 | 智能終端能通過無線方式遙控操作儀器，進行測試工作。（手機和平板兩個版本） |
| 3 | 檢測任務管理 | 按照區域分級，建立檢測任務全息系統，有機整合檢測涉及的線路、區段、檢測人員和數據等信息。 |
| 4 | 檢測項目圖形化 | 圖形化顯示測試區段線路情況，各檢測項數據在圖中相應節點位置直接展示。 |
| 5 | 多狀態參數一體化檢測 | 實現接地回路電阻、感應電壓、接地電流、運行電流、環境溫度、濕度等多狀態參數一體化檢測。 |
| 6 | 檢測數據儲存、回看 | 檢測過程中數據自動永久存儲，并可在檢測完成后回看檢測數據，重現檢測現場。 |
| 7 | 檢測報告一鍵生成 | 可根據預設的報告模板，選定檢測線路及所需數據，一鍵自動生成檢測報告 |

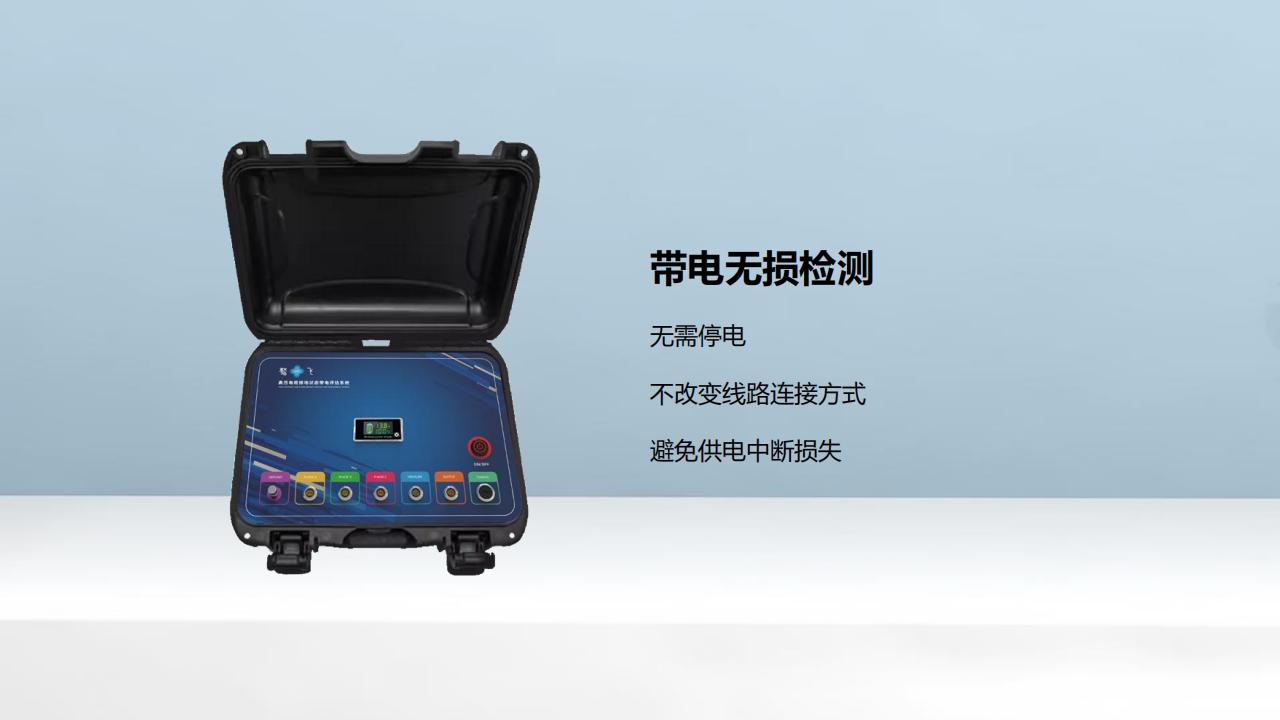

| 8 | 帶電核相 | 可以在電纜線路運行情況下，對交叉互聯接地系統按位方式進行帶電核對。 |
| 9 | 缺陷定位 | 對于連接不良的缺陷，可以在電纜線路停電或運行的情況下，進行缺陷段判斷和缺陷位置精確定位。 |
（二）單端接地回路電阻測量
| 序號 | 參數項 | 參數說明 |
|---|---|---|
| 1 | 測量原理 | 四線電阻測量原理 |
| 2 | 測量范圍 | 1mΩ~3Ω |
| 3 | 分辨率 | 0.1mΩ |
| 4 | 準確度 | ±（0.5% 讀數 ±3 位） |
| 5 | 最大工頻感應（干擾）電壓抑制（有效值） | 300V |
| 6 | 最大接地電流抑制能力（RMS） | 50A |
| 7 | 測量時間 | 約 15 秒每次 |
| 8 | 高阻狀態測量評估 | >3Ω |
（三）交叉互聯接地回路電阻測量
| 序號 | 參數項 | 參數說明 |
|---|---|---|
| 1 | 測量原理 | AFC 自動選頻技術、耦合測量原理 |
| 2 | 測量范圍 | 10mΩ~3Ω |
| 3 | 分辨率 | 1mΩ |
| 4 | 最大允許誤差 | ≤15% |
| 5 | 高阻狀態測量評估 | >3Ω |
| 6 | 最大工頻感應電壓抑制能力（RMS） | 600V |
| 7 | 最大接地電流抑制能力（RMS） | 100A |
（四）相地電壓、接地電流、運行電流測量
| 序號 | 參數項 | 參數說明 |
|---|---|---|
| 1 | 相地電壓測量范圍 | 1V ~ 300V |
| 2 | 相地電壓測量準確度 | 1V~49.9V：最大允許誤差 ±(5% 讀數 + 1V)；50V~300V：最大允許誤差 ±(2.5% 讀數 + 2V) |
| 3 | 接地電流測量范圍 | 0.1A ~ 200A |
| 4 | 接地電流測量準確度 | 0.1A~19.9A：最大允許誤差 ±(2% 讀數 + 0.3A)；20.0A~200A：最大允許誤差 ±(1.5% 讀數 + 0.5A) |
| 5 | 運行電流測量范圍 | 1A ~ 1000A |
| 6 | 運行電流測量準確度 | 1A~199A：最大允許誤差 ±(2% 讀數 + 2A)；200A~1000A：最大允許誤差 ±(1% 讀數 + 5A) |
（五）輔助定位信號源
| 序號 | 參數項 | 參數說明 |
|---|---|---|
| 1 | 恒定直流電流輸出 | 3.0A±0.1A |
| 2 | 直流電壓測量范圍 | 0~2.5V |
| 3 | 直流電壓測量準確度 | 最大允許誤差 ±(1% 讀數 + 50mV) |
